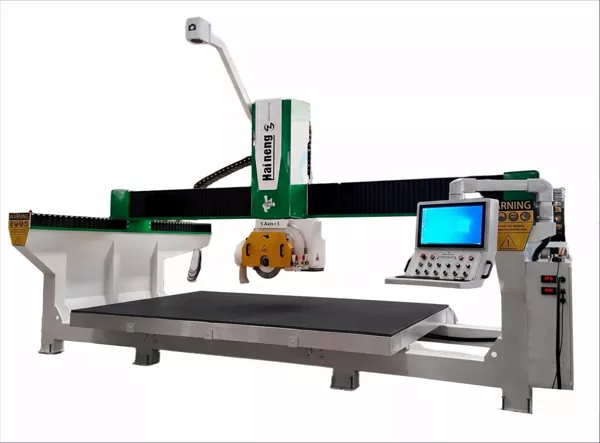

HTQ700GLGergaji jembatan CNC 5 sumbudirancang untuk pengolah batu yang membutuhkan lebih banyak fleksibilitas dibandingkan pengaturan pemotongan lurus konvensional. Dengan kontrol CNC, pemrograman impor CAD, pergerakan kepala pemotongan yang dapat disesuaikan, dan struktur las tugas berat, alat berat ini mendukung berbagai aplikasi pemotongan dan pembentukan batu.
Apa yang Dapat Dilakukan Gergaji Jembatan CNC 5-Axis HTQ700GL?
Tidak semua proyek batu memiliki bentuk persegi panjang. Meja dapur, meja rias kamar mandi, komponen arsitektur, dan potongan batu dekoratif mungkin memerlukan tepi miring, profil melengkung, atau bagian berbentuk khusus.
HTQ700GL mendukung berbagai operasi pemotongan dan pembuatan profil, termasuk:
- Pemotongan lurus dan miring:Proses lempengan batu dan potong bagian-bagiannya pada sudut yang sesuai.
- Pemotongan berbentuk khusus:Menghasilkan bentuk bulat, lonjong, berbentuk kipas, poligonal, berbentuk berlian dan bentuk tidak beraturan lainnya.

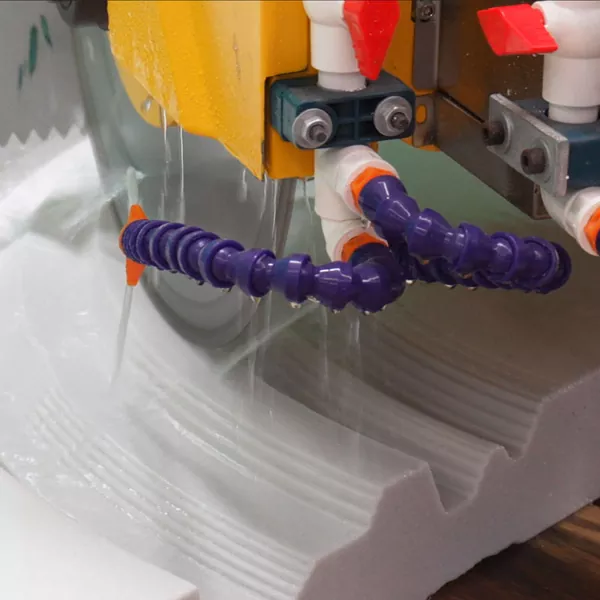

- Profil melengkung:Ikuti kontur lurus dan melengkung untuk komponen batu hias yang sesuai.
- Pemotongan alur:Buat alur lurus, bersudut, dan berbentuk kisi untuk aplikasi yang sesuai.
- Beveling dan pembentukan tepi:Gunakan gerakan kepala pemotongan yang dapat disesuaikan untuk memenuhi persyaratan desain yang berbeda.
Spesifikasi mesin mencantumkan rotasi sumbu C dari 0 hingga 360 derajat dan pergerakan sumbu A dari 0 hingga 90 derajat. Meja kerja memiliki rentang kemiringan maksimum yang ditentukan yaitu 0 hingga 85 derajat.
Rentang pergerakan ini memberikan lebih banyak pilihan kepada perakit saat merencanakan pekerjaan khusus. Kemampuan pemrosesan sebenarnya bergantung pada material, dimensi benda kerja, konfigurasi blade, perkakas, dan metode pemotongan yang dipilih. Untuk pekerjaan yang menuntut atau tidak biasa, mintalah pemasok untuk mengonfirmasi pengaturan dan mengatur uji pemotongan sampel.
Aplikasi dalam Fabrikasi Meja dan Batu
Meja Dapur dan Kamar Mandi
Produksi meja sering kali melibatkan lebih dari sekadar ukuran pelat. Tergantung pada desainnya, suatu pekerjaan mungkin memerlukan tepi miring, bukaan wastafel, lubang keran, atau alur drainase.
HTQ700GL mendukung operasi pemotongan dan pembuatan profil. Dengan attachment pemotong frais opsional dan perkakas yang sesuai, alat berat juga dapat dikonfigurasi untuk tugas pemesinan tambahan, termasuk bukaan wastafel dan keran milling, alur drainase, dan tepi meja. Pemolesan memerlukan roda gerinda dan perkakas yang sesuai.
Untuk bengkel yang memproses meja standar dan desain khusus, konfigurasi ini dapat membantu menghadirkan beberapa pengoperasian yang sesuai ke dalam satu mesin. Konfirmasikan perlengkapan opsional dan perkakas yang diperlukan sebelum memesan.
Pengolahan Granit dan Marmer
Bengkel granit dan marmer sering kali menangani produk dengan ketebalan, bentuk, dan persyaratan penyelesaian yang berbeda. HTQ700GL cocok untuk mengevaluasi aplikasi seperti komponen batu berbentuk, potongan miring, dan profil dekoratif.
Kisaran diameter bilah yang ditentukan adalah 350 hingga 700 mm. Diameter bilah maksimum tidak boleh dianggap sebagai kedalaman pemotongan maksimum. Kedalaman pemotongan yang dapat dicapai dan kondisi kerja yang direkomendasikan bergantung pada konfigurasi alat berat, blade dan material yang dipilih.
Ubin dan Batu Rekayasa
Ubin format besar dan produk batu rekayasa mungkin memerlukan jalur pemotongan yang direncanakan dan perawatan tepi yang spesifik. HTQ700GL menggunakan kontrol CNC dan pemrograman impor CAD untuk mendukung operasi terprogram untuk material dan desain komponen yang sesuai.
Sebelum memproses material asing, konfirmasikan kompatibilitas blade, dukungan benda kerja, pengaturan pengumpanan, dan kualitas tepi akhir yang diperlukan dengan pemasok.
Pemrograman Impor CAD dan Operasi CNC
Pemrograman merupakan pertimbangan penting ketika bengkel batu menangani berbagai bentuk bagian dan gambar pelanggan. Alat berat dengan kemampuan pergerakan ekstensif akan sangat berguna ketika operator dapat menyiapkan jalur pemotongan yang diperlukan secara berulang.

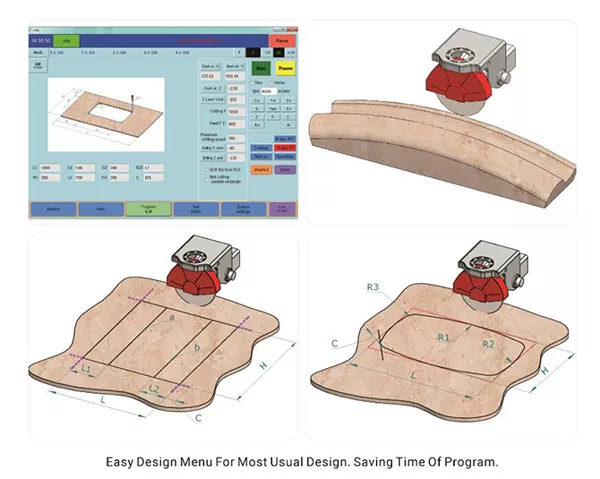

HTQ700GL menggunakan kontrol CNC dan pemrograman impor CAD. Dokumentasi produknya menjelaskan antarmuka layar sentuh yang dirancang untuk menyederhanakan pengoperasian dan sistem yang dapat menghasilkan grafik dari data yang dimasukkan.
Alur kerja yang umum melibatkan persiapan gambar, mengimpor data CAD yang kompatibel, memeriksa persyaratan pemrosesan, menyiapkan material dan perkakas, dan memverifikasi pekerjaan sebelum pemrosesan otomatis dimulai.
Pendekatan ini relevan untuk bengkel yang secara teratur menerima gambar khusus atau mengulangi produksi suku cadang serupa. Sebelum membeli HTQ700GLGergaji jembatan CNC 5 sumbu, konfirmasikan format file CAD yang didukung, persyaratan perangkat lunak, dan pengaturan pelatihan operator.
Struktur Tugas Berat dan Komponen Gerak
Konstruksi mesin adalah faktor lain yang perlu dipertimbangkan ketika memilih peralatan untuk produksi reguler. HTQ700GL menggunakan struktur las kaku yang tidak terpisahkan. Komponen geraknya yang terdokumentasi meliputi rel linier, sekrup bola, roda gigi heliks, peredam planet presisi tinggi, dan sistem servo.
Mesin tersebut memiliki motor utama berkekuatan 22 kW dan rentang kecepatan 0 hingga 6.000 rpm. Total daya alat berat yang terpasang tercatat sebesar 33 kW.
Spesifikasi ini memberikan titik awal yang berguna untuk membandingkan peralatan. Namun, kecepatan pemotongan, kualitas tepi akhir, dan hasil produksi bergantung pada faktor-faktor seperti blade yang dipilih, karakteristik material, kedalaman pemotongan, pengaturan pengumpanan, dan pengaturan operator.
Spesifikasi Teknis HTQ700GL
Angka-angka berikut ini berdasarkan pada dokumentasi produk pabrikan. Konversi kekaisaran merupakan perkiraan.
| Spesifikasi | HTQ700GL |
|---|---|
| Jenis mesin | Gergaji Jembatan Monoblok Tugas Berat CNC 5 Sumbu |
| Sistem kendali | CNC |
| Metode pemrograman | Impor CAD |
| Diameter bilah | 350–700 mm (13,8–27,6 inci) |
| Tenaga motor utama | 22 kW (sekitar 29,5 hp) |
| Rentang kecepatan | 0–6.000 rpm |
| perjalanan sumbu X | 3.800 mm (149,6 inci) |
| perjalanan sumbu Y | 2.400 mm (94,5 inci) |
| Perjalanan sumbu Z | 500 mm (19,7 inci) |
| Rotasi sumbu C | 0–360° |
| Gerakan sumbu A | 0–90° |
| Kemiringan meja kerja maksimum | 0–85° |
| Dimensi meja kerja | 3.600 × 2.200 mm (141,7 × 86,6 inci) |
| Kekuatan total | 33 kW (sekitar 44,3 hp) |
| Berat kotor | 5.000 kg (sekitar 11.023 pon) |
| Dimensi keseluruhan | 5.800 × 3.400 × 3.600 mm (kira-kira 19,0 × 11,2 × 11,8 kaki) |
Catatan instalasi:Dimensi keseluruhan tidak mewakili jarak bebas pengoperasian penuh yang diperlukan di sekitar alat berat. Konfirmasikan pasokan listrik, akses lokasi, kondisi lantai, ruang pemuatan, izin pemeliharaan, dan persyaratan pemasangan sebelum mempersiapkan bengkel.
Apakah HTQ700GL Tepat untuk Bengkel Anda?
Mesin yang tepat bergantung pada pekerjaan yang sebenarnya dipesan pelanggan Anda. Bengkel yang berfokus pada ukuran pelat persegi panjang mungkin memiliki persyaratan berbeda dari bengkel yang biasanya membuat bagian meja khusus atau profil batu tidak beraturan.
HTQ700GL mungkin layak dipertimbangkan jika toko Anda:
- Memproses potongan miring, kontur melengkung, atau bagian batu yang dibentuk khusus.
- Membutuhkan kontrol CNC dan pemrograman impor CAD untuk pekerjaan berbasis gambar.
- Dapat digunakan dengan granit, marmer, batu rekayasa, ubin, atau bahan bangunan lain yang kompatibel.
- Ingin mengevaluasi operasi penggilingan opsional untuk aplikasi meja yang sesuai.
- Memiliki luas lantai dan kapasitas listrik yang dibutuhkan untuk mesin.
Sebelum mengambil keputusan pembelian, siapkan beberapa gambar yang representatif. Termasuk pekerjaan pemotongan standar, pemotongan miring, dan profil tidak beraturan. Minta pemasok untuk mengonfirmasi konfigurasi, peralatan, dan metode pemrosesan yang sesuai untuk setiap pekerjaan.
Apa yang Harus Diperiksa Sebelum Meminta Penawaran
Bahan dan Ketebalan
Identifikasi bahan yang paling sering Anda proses dan berikan ketebalan benda kerja tipikal dan maksimum. Bahan yang berbeda mungkin memerlukan bilah dan kondisi kerja yang berbeda.
Dimensi Bagian dan Persyaratan Pemotongan
Bagikan panjang, lebar, ketebalan, sudut yang diperlukan, dan detail profil yang biasa. Hal ini membantu pemasok menilai apakah perjalanan alat berat dan konfigurasi yang diusulkan sudah sesuai.
Perkakas dan Fungsi Opsional
Tentukan apakah pekerjaan Anda memerlukan pemotongan lurus, pemotongan miring, profil khusus, alur, penggilingan, atau pemolesan. Konfirmasikan fungsi mana yang memerlukan peralatan opsional daripada mengasumsikan setiap operasi disertakan dalam konfigurasi standar.
Perangkat Lunak dan Kondisi Pabrik
Berikan gambar CAD yang representatif dan konfirmasikan format file yang kompatibel. Periksa juga akses mesin, ruang pemasangan yang tersedia, persyaratan kelistrikan, dan izin perawatan.
Dukungan Purna Jual
Tanyakan tentang panduan pemasangan, pelatihan operator, suku cadang, dokumentasi pemeliharaan, dan dukungan teknis. Detail ini harus ditinjau bersama dengan spesifikasi mesin dan harga pembelian.
Pertanyaan yang Sering Diajukan
Bahan apa saja yang dapat diproses oleh HTQ700GL?
Dokumentasi produk mencantumkan pelat, ubin, marmer, batu buatan, granit, produk semen, dan bahan bangunan lainnya untuk aplikasi pemotongan dan pembentukan yang sesuai. Konfirmasikan kompatibilitas untuk bahan dan ketebalan spesifik Anda sebelum memesan.
Apakah HTQ700GL mendukung pemotongan miring?
Ya. Pergerakan sumbu A yang ditentukan adalah 0–90°, dan rotasi sumbu C adalah 0–360°. Meja kerja memiliki rentang kemiringan maksimum yang ditentukan yaitu 0–85°. Minta pemasok untuk memverifikasi konfigurasi yang diperlukan untuk pekerjaan yang Anda inginkan.
Bisakah mesin memproses bukaan wastafel dan alur drainase?
Tugas pemesinan tambahan ini dapat didukung dengan attachment pemotong frais opsional dan perkakas yang sesuai. Konfirmasikan lampiran, alat, dan konfigurasi yang diperlukan saat meminta penawaran.
Bagaimana mesin diprogram?
Metode pemrograman yang ditentukan adalah impor CAD. Format file yang didukung dan persyaratan perangkat lunak harus dikonfirmasikan dengan pemasok.
Berapa diameter bilah maksimum?
Kisaran diameter bilah yang ditentukan adalah 350–700 mm, sekitar 13,8–27,6 inci. Angka ini tidak dengan sendirinya menentukan kedalaman pemotongan maksimum.
Berapa banyak ruang yang dibutuhkan mesin?
Dimensi keseluruhan yang tercantum adalah 5.800 × 3.400 × 3.600 mm. Ruang tambahan mungkin diperlukan untuk penanganan material, pengoperasian, pemeliharaan, dan akses yang aman. Minta tata letak instalasi sebelum mempersiapkan situs.
Diskusikan Persyaratan Pemotongan Batu Anda dengan Haineng
HTQ700GLGergaji jembatan CNC 5 sumbumenggabungkan kontrol CNC, pemrograman impor CAD, rentang blade 350–700 mm, pergerakan kepala pemotongan yang dapat disesuaikan, dan struktur las kaku yang integral. Konfigurasi pemotong frais opsional dapat memperluas penggunaannya untuk tugas pemesinan meja tambahan yang sesuai.
Untuk menentukan apakah alat berat tersebut sesuai dengan kebutuhan produksi Anda, bagikan jenis material, dimensi benda kerja, pengoperasian yang diperlukan, dan gambar representatif Anda kepada Haineng. Pemasok kemudian dapat membantu memastikan konfigurasi mesin yang sesuai dan perlengkapan opsional.
